Умирает ТНВД(ACV)



5 ответов в этой теме

    Бусовод

      Визит: Фев 20 2019 03:11

  • verem_vit
  • Члены Клуба
  • PipPipPipPipPip
  • 135 сообщений
  • 1 Благодарностей
  • Авто:VW T4 2.5 ACV
  • Страна:
0

День добрый. Появилась проблема с ТНВД еще летом, стал глохнуть и очень плохой запуск на горячую. По утру заводится без проблем, а вот если на трассе заглушить, то надо помучаться. Сейчас прохладно то и запуск нормальный, только на холостом работа плавающая и стал трошки дыметь. Доктора сказали, что плунжеру капец. Решил ТНВД не ремонтировать, а купить с разборки, но наткнулся на много вопросов. У меня ТНВД  074130115В  7 ПИНОВ. Мне надо искать точно такой или можно и с другим номером. И какое различие между 10 и 7 ПИНОВ.

Прикрепленные файлы

  • Прикрепленный файл  viber image.jpg   95,76К   0 Количество загрузок

Отправлено 07 Январь 2019 - 04:00

  • 0

    Специалист

      Визит: Вчера, 20:58

  • samos
  • Модераторы
  • 8 299 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185

Можно и с 10-ю пинами, что 65, 75 или 111 кВт - без разнице, корпус разъёма перепинуешь. Разница только в годе выпуска.


Отправлено 07 Январь 2019 - 06:21

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Бусовод

  • Автор темы
    • Визит: Фев 20 2019 03:11

  • verem_vit
  • Члены Клуба
  • PipPipPipPipPip
  • 135 сообщений
  • 1 Благодарностей
  • Авто:VW T4 2.5 ACV
  • Страна:
0

А по номерам(074130115В) как подобрать. Например есть 038130107В или 074130109, 074130107. Вот тут как подобрать. Есть ТНВД для LT и Т4, ?????  Я так понимаю надо смотреть с кодом 074130ХХХ, а последние цифры о чем говорят?


Отправлено 07 Январь 2019 - 06:57

  • 0

    Серьезный специалист

      Визит: Мар 07 2019 11:19

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 378 сообщений
  • 203 Благодарностей
  • ГородНарьян Мар
  • Страна:
152

ТНВД VP37 на 2,5ТДИ

ТНВД VP37 на 2,5ТДИ

translate.googleuserconte…6GrdssJemCJWQau7c7KUvyA7g



ТНВД в разрезе



Регулятор количества N146
translate.googleuserconte…AuK0FR__5BJAhBuoqt9r9wfMw
Нарушения
Типичной, но довольно редкой ошибкой является жесткость якоря с эксцентриковым валом из-за износа металла между якорем и двигателем.

Типичные эффекты расстройства :

Потеря мощности, дергание до остановки двигателя
Черный дым
Idle компенсирующего

Типичные причины расстройства :

Регулировка / дефект инжекторного насоса
загрязнение
Дефект проводки
Проблема с подачей топлива

Тема ни о чем, просто инфа за ТНВД



Схема




Отправлено 08 Январь 2019 - 07:35

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр

Поблагодарил(и) 1 :

    Серьезный специалист

      Визит: Мар 07 2019 11:19

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 378 сообщений
  • 203 Благодарностей
  • ГородНарьян Мар
  • Страна:
152

Как разобрать 10ти пиновый разъем на ТНВД?

https://www.drive2.ru/l/10209724/



Как разобрать 10ти пиновый разъем на ТНВД?

Подкиньте ссылку, как пины вытащить

Столкнулся с тем, что не получается вытащить пины(вероятно мешает фиксатор-сиреневый)



8ми пиновы и 10ти пиновые разъемы ТНВД





подозреваю, что сиреневаая штучка, как то фиксирует пины и мешает





Кстати сзади есть отверстия, подозреваю, чтоб вытолкнуть сиреневый стопор





красной стрелкой обозначил паз





8 ми пиновый разъем, поддается разборке легко





легко вытащить пин-





8ми пиновый разъем





МЕГАсъемник сделанный на скорую руку





Дешево и сердито, главное, чтоб сталь пружинила





Отодвинул фиксатор пинцетом





Фиксатор в открытом положении





Сверху пин с разъема 10ти пинового(ТНВД с буса 2000 года), он со смещенным сердечником Снизу пин с 8 пинового разъема с моего буса 97 года, сердечник ровно по центру





Как то так выглядит процесс





Но лучше на всякий случай промаркировать, хотя бы точками

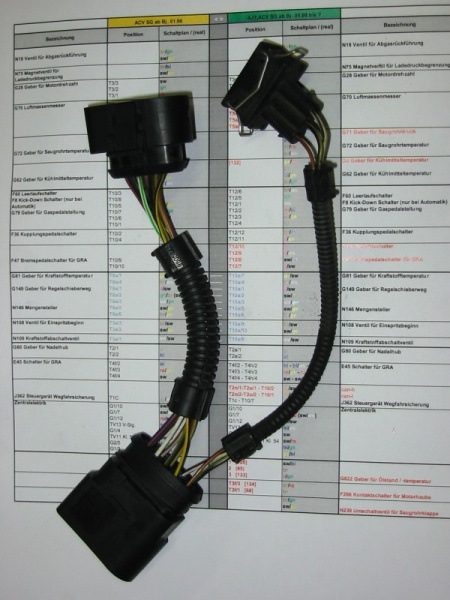

Я даже и не знал, что есть шлейф адаптор
translate.googleuserconte…FEf2Hn2oGi_FQ1qLDKG1MOjhA
пробка T8

Т8, контакт 1 — Т10, контакт 1
Т8, контакт 2 — Т10, контакт 2
T8, Pin 3 — T10, Pin 3
T8, Pin 4 — T10, Pin 4
Т8, контакт 5 — Т10, контакт 5
Т8, контакт 6 — Т10, контактный 6
T8, Pin 7 — T10, Pin 7
Т8, контакт 8 —
подключи T3

Т3, контакт 1 — Т10, контакт 8
T3, Pin 2 — T10, Pin 10
T3, Pin 3 — T10, Pin 9

2 года

Отправлено 08 Январь 2019 - 07:37

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр

Поблагодарил(и) 1 :

    Специалист

      Визит: Янв 21 2019 10:11

  • laborant
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 708 сообщений
  • 30 Благодарностей
  • Авто:VW T4 ACV 75kW
  • ГородЧернигов сити
  • Страна:
14

День добрый. Появилась проблема с ТНВД еще летом, стал глохнуть и очень плохой запуск на горячую. По утру заводится без проблем, а вот если на трассе заглушить, то надо помучаться. Сейчас прохладно то и запуск нормальный, только на холостом работа плавающая и стал трошки дыметь. Доктора сказали, что плунжеру капец. Решил ТНВД не ремонтировать, а купить с разборки, но наткнулся на много вопросов. У меня ТНВД  074130115В  7 ПИНОВ. Мне надо искать точно такой или можно и с другим номером. И какое различие между 10 и 7 ПИНОВ.

Добавляй в соляру масла 2х тактного, соляра сухая на заправках, а так задолбаешься менять плунжерные пары


Отправлено 08 Январь 2019 - 10:01

  • 0

Т4 АСV 1998г ABS, Tempomat, Eber,взят в апреле13г

Чернигов сити. Александр 0673290три49
