угловой редуктор VW Syncro, мальца про устройство



Пока никто не отвечал в этой теме...

    Мы из Карьяла, нам все Похъяла

      Визит: Вчера, 15:55

  • Uryadnik
  • Администраторы
  • 8 015 сообщений
  • 271 Благодарностей
  • Авто:любимое
  • ГородПетрозаводск
  • Страна:
183

это на примере пассатовского редуктора, но принцип одинаковый, тем более что именно этот редуктор я держал в своих руках))



непонятная пластина, это процесс осуществления приколхоживания ВВ-шной системы синхро на ОКУ, а именно к КПП приварена переходная пластина для углового редуктора, ну и ...

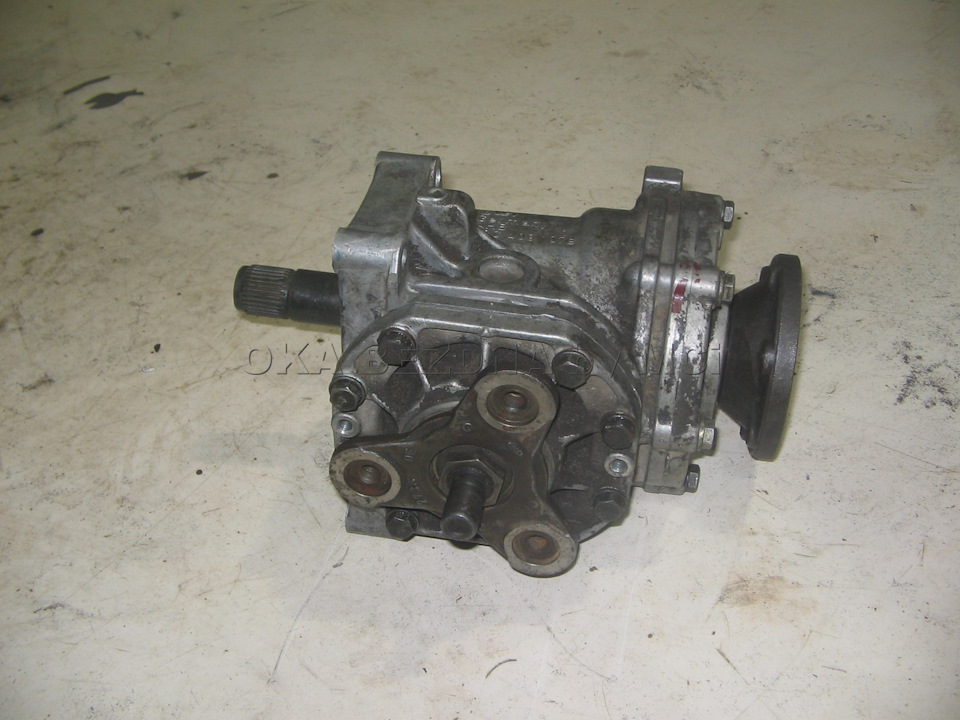

устройство углового редуктора отбора мощности для привода на задние колёса



 Сохранить в Альбом6b93ee1s-960.jpg



повторюсь что отбор мощности никак не связан с приводом переднего правого колеса
смотрите сами а я постараюсь пояснить

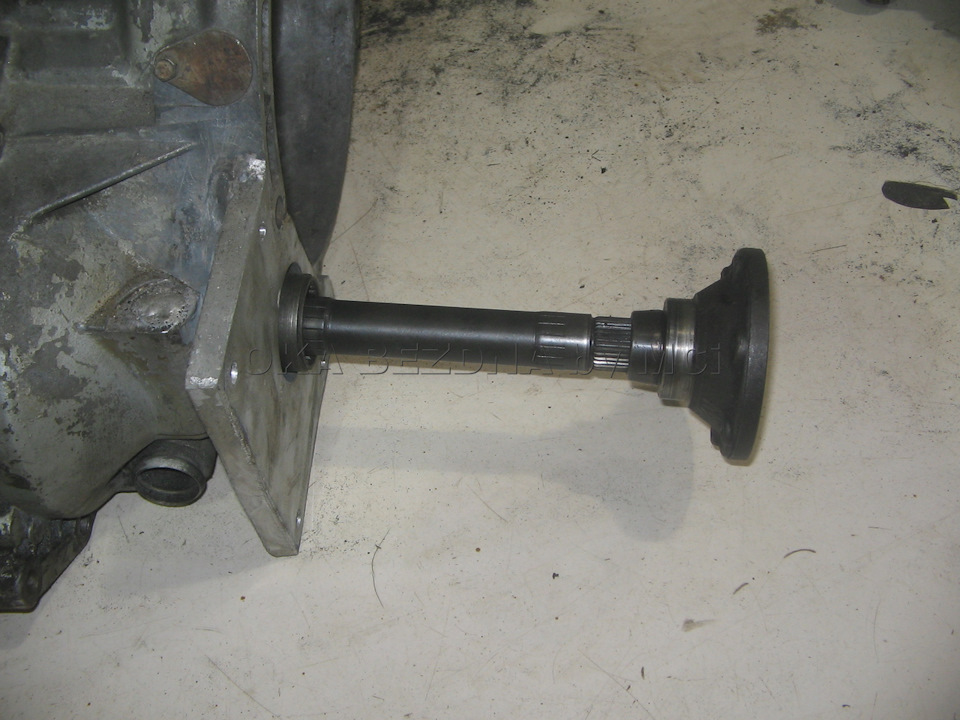

промежуточный вал идёт из сателлита на переднее правое колесо



 Сохранить в Альбомb693ee1s-960.jpg



вал отбора мощности идёт от хвостовика на корпусе дифференциала



 Сохранить в Альбом9193ee1s-960.jpg

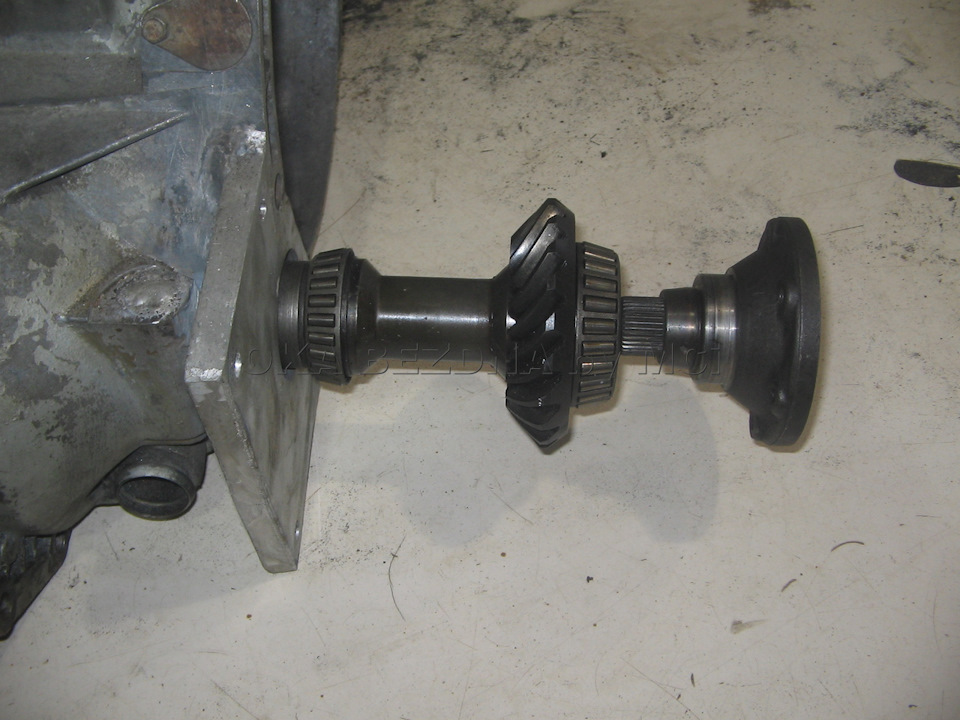

вал на переднее правое колесо идёт внутри вала на заднюю ось (они оба являются подшипниками скольжения)



 Сохранить в Альбом6993ee1s-960.jpg



угловая передача для передачи вращения на карданный вал



 Сохранить в Альбомd93ee1s-960.jpg

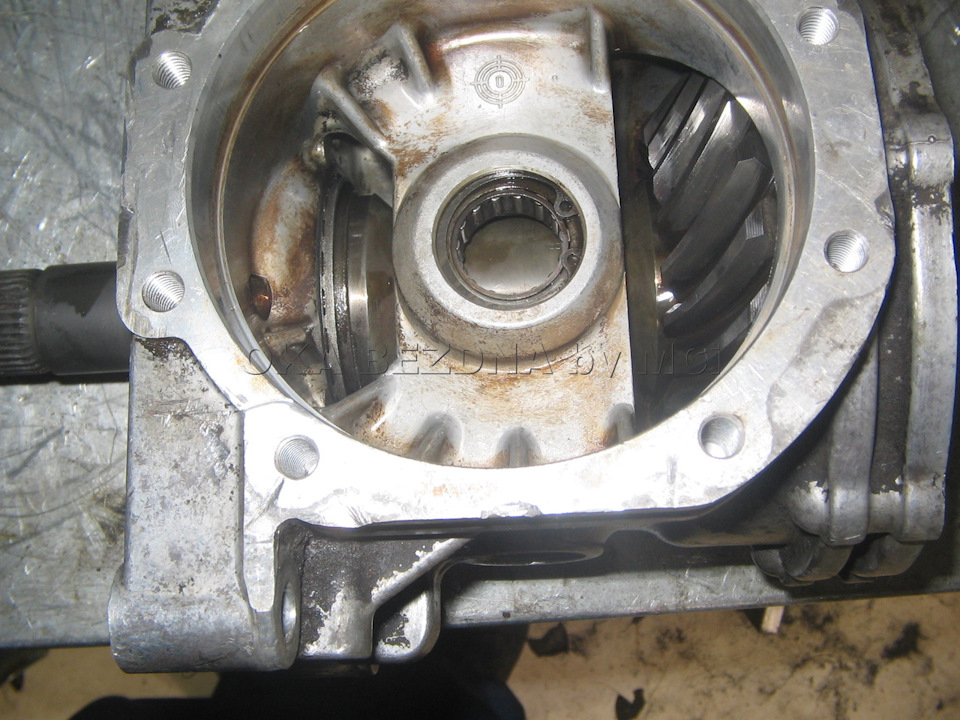

вот так это выглядит в корпусе редуктора, вал отбора мощности на двух конических подшипниках



 Сохранить в Альбом8393ee1s-960.jpg

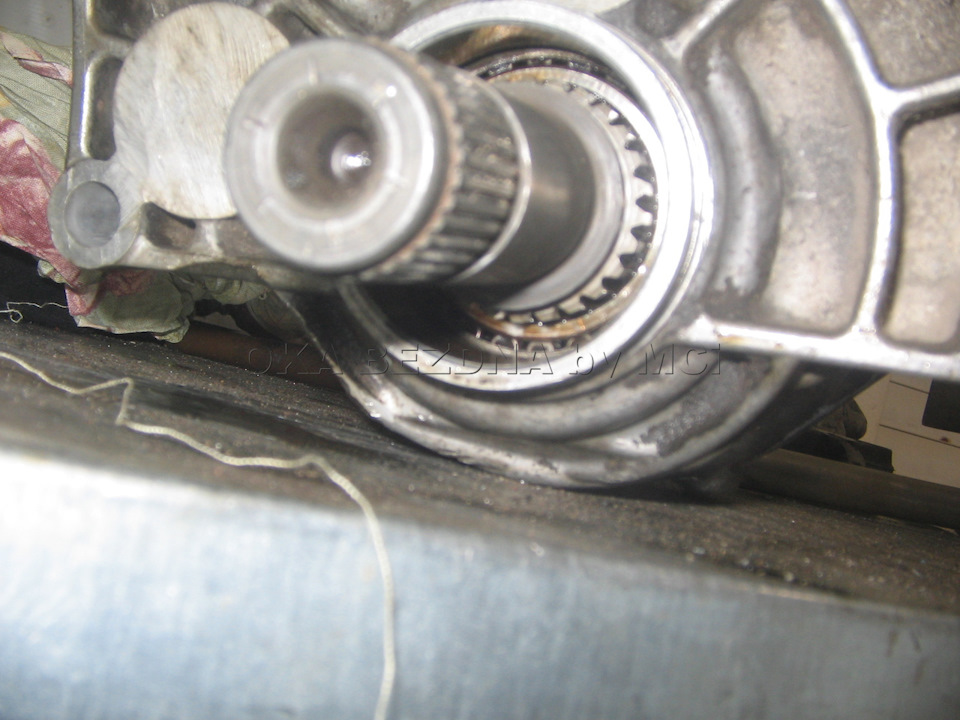

вал на переднее колесо и вдали шлицы вала отбора мощьности



 Сохранить в Альбомf393ee1s-960.jpg

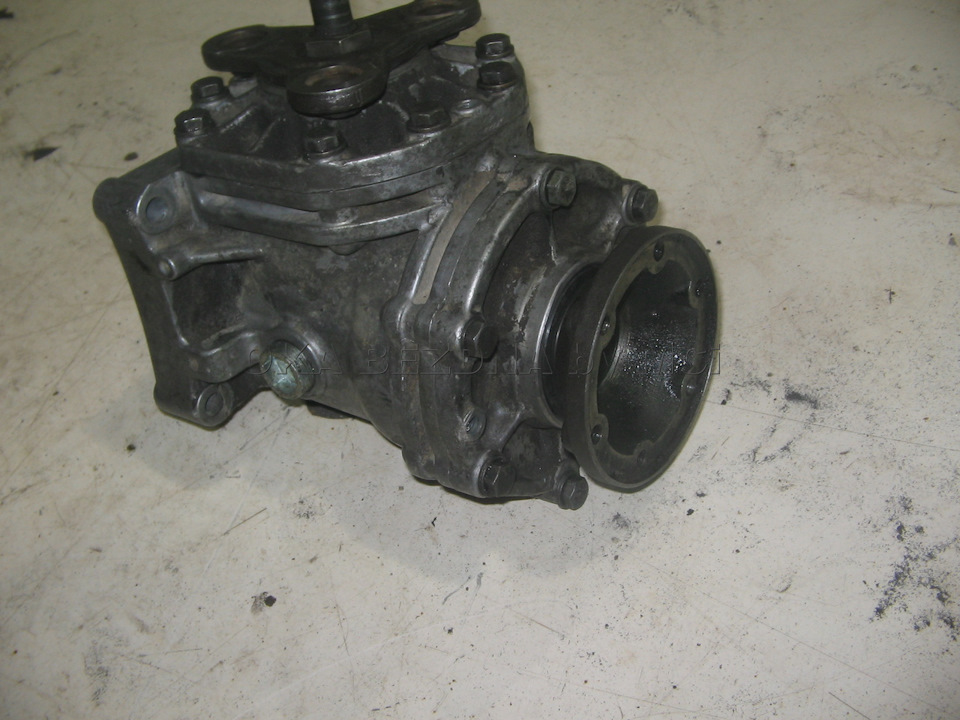

не забываем ставить новую заглушку на чашке ШРУСа и сливную пробку масла



 Сохранить в Альбом4793ee1s-960.jpg

https://www.drive2.r...42040756240457/


Отправлено 24 Март 2017 - 07:37
