Приборка, подключение инфы от магнитолы Gamma 5 .

https://www.drive2.ru/l/4970554



Есть магнитола Gamma 5 и приборка с экраном . Решил подключить инфу с магнитолы на приборку чтоб уж полноценно все работало .

Нам понадобится следующее :
Два разъема :
один в приборку номер 4A0 972 883 B и три пина номер 000 979 018 Е
один в магнитолу он тройной из трех частей если нет вот номерки 4A0 972 643
4A0 972 643 A
4A0 972 643 B
и три пина номер 000 979 131

Разпиновка по разъемов :



 Сохранить в Альбомc79011cs-960.jpg
Разъем в приборку .



12 Дисплей MFA, Часы
13 Дисплей MFA, данные
15 Экран МИД, ENA



 Сохранить в Альбомb0b011cs-960.jpg

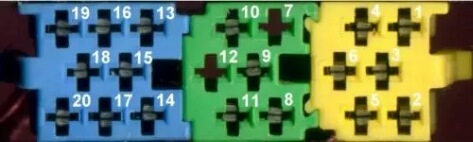

Разъем в магнетолу .



"синий штекер" "желтый разъем"
13.CD, Data В 1.Линейный выход, задний левый
14.CD, Data Out 2.Линейный выход, задний правый
15.CD Часы 3.Линейный выход, масса
16.CD, блок питания 4.Линейный выход, перед левый
17.CD, линия управления 5.Линейный выход, передний правый
18.CD, Audio масса 6.Плюс налог на бозе усилитель
19.CD, NF осталось
20.CD, NF правозеленый штекер

"зеленый штекер"
7 .Телефон NF +
8 .Дисплей MFA, Часы
9 .Дисплей MFA, данные
10.Экран МИД, ENA
11.Дистанционное управление
12.Телефон NF-

На понадобится три контакта с разъема приборки 12 , 13 , 15
И три контакта с разъема магнитолы зеленый штекер 8 , 9 , 10
И соеденяем :
8 -на-12
9 -на-13
10-на-15

За тем заходим в диогностику.



 Сохранить в Альбомdd1811cs-960.jpg
Кодировка магнитолы .



Меняем в кодировке магнитолы последнию цыфру на "4" — дополнительный дисплей приборов.



 Сохранить в Альбомfed811cs-960.jpg

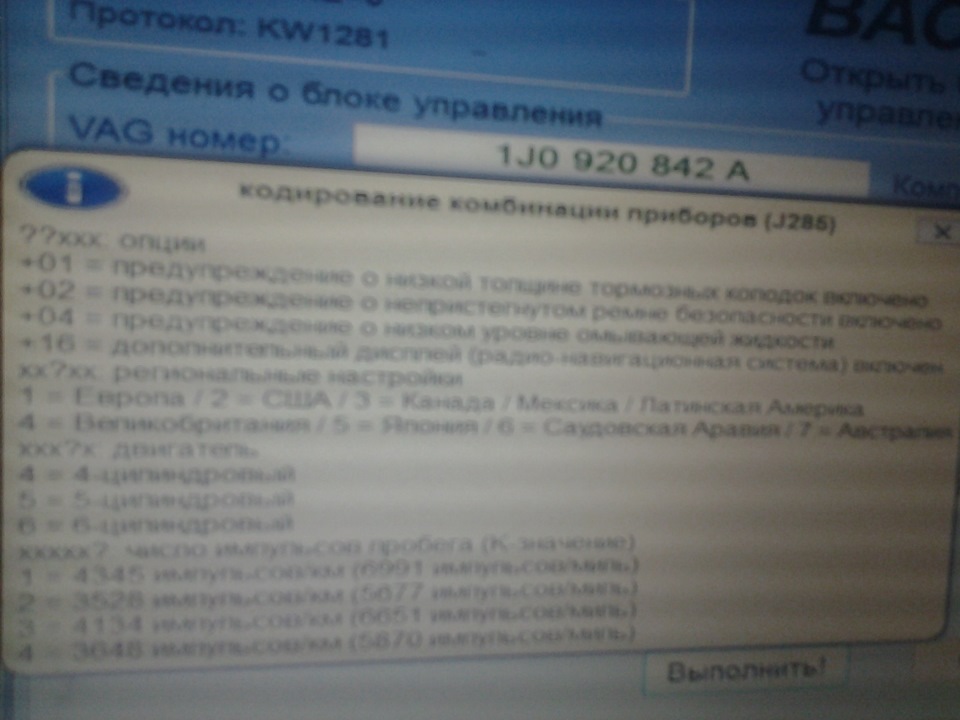

Кодировка приборки .



Добавляем в кодировке приборки к своим первым двум цифрам "+16" -дополнительный дисплей ( радио, навигация ) .



 Сохранить в Альбомc3b811cs-960.jpg

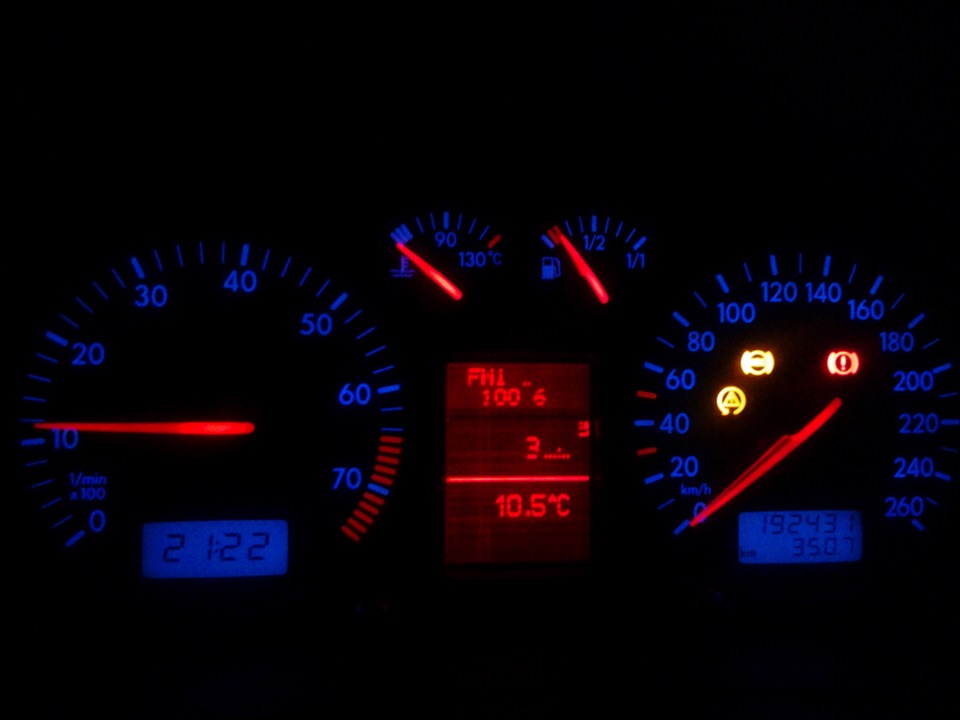

Радио 100,6

И все работает .
Спасибо за внимание. Извинити за плохие фотки .
