Схема подключения вакуумных трубок ( ACV, AJT, AUF, AYC, AYY )

Советую турбина егр

154 ответов в этой теме

    Специалист

      Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185
Двигатели с обозначением ACV, AJT, AUF, AYC, AYY

Размещенное изображение

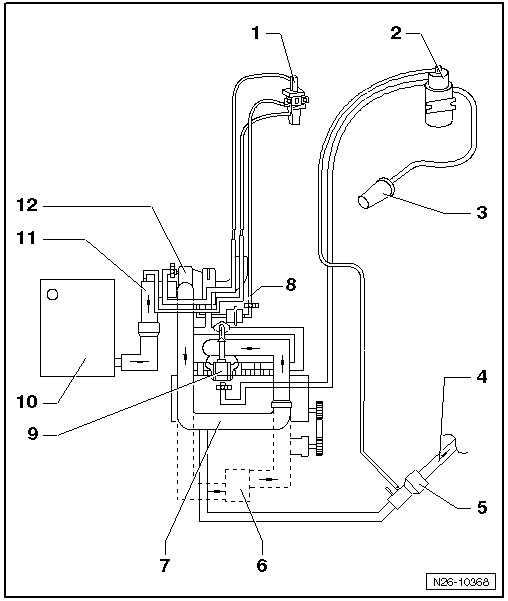

1 - Электромагнитный клапан ограничения давления наддува -N75-
2 - Клапан системы рециркуляции ОГ -N18-
3 - Фильтр
4 - к усилителю тормозного привода
5 - Обратный клапан
  • белый штуцер к электромагнитному клапану ограничения давления наддува
6 - Напорные трубы с интеркулером
  • только двигатели с обозначением ACV, AUF, AXL, AYC
7 - Напорная труба
  • только двигатели с обозначением AJT, AYY
8 - Вакуумный привод регулятора турбонагнетателя
9 - Клапан системы рециркуляции ОГ
  • механический
10 - Воздушный фильтр
11 - Впускной патрубок
12 - Турбонагнетатель

Отправлено 15 Январь 2012 - 04:13

  • 2

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


Поблагодарил(и) 1 :

    Серьезный специалист

      Визит: Июл 05 2019 12:25

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 380 сообщений
  • 203 Благодарностей
  • ГородНарьян Мар
  • Страна:
152
:mir: вопрос на засыпку :bye:
а какие трубочки обычно путают???
наверно Электромагнитный клапан ограничения давления наддува -N75--

Прикрепленные файлы

  • Прикрепленный файл  DSC05352.JPG   89,42К   105 Количество загрузок
  • Прикрепленный файл  DSC06265.JPG   66,24К   75 Количество загрузок

Отправлено 15 Октябрь 2012 - 02:19

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр

    Специалист

  • Автор темы
    • Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185
Любые путают, но как правило на N75 с вытекающими последствиями в виде отсутствия тяги.

Отправлено 15 Октябрь 2012 - 02:54

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Серьезный специалист

      Визит: Июл 05 2019 12:25

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 380 сообщений
  • 203 Благодарностей
  • ГородНарьян Мар
  • Страна:
152
Прикрепленный файл  DSC_0015.JPG   662,32К   130 Количество загрузокдо 99 года(старики)
Прикрепленный файл  DSC_0014.JPG   279,15К   111 Количество загрузокпосле 99 года(молодежь)
:angry: давай будем разбираться по шагово
1.Бывают бусы до 99 и после :blatnoi: различаются тем ,что на фото видно
2.Соответственно у меня(на старичке до 99 года) идет вакуумная трубочка до ЭБУ,а после 99 года нет

Отправлено 15 Октябрь 2012 - 03:38

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр

    Специалист

  • Автор темы
    • Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185
Да, потому что на до 99г. датчик в мозгах(MSA12 и некоторые MSA15)
, после 99г. датчик на интеркуллере и с него сигнал на мозги(MSA15).

Отправлено 15 Октябрь 2012 - 03:41

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Пассажир

      Визит: Фев 01 2013 01:38

  • lazuk
  • Пользователи
  • PipPip
  • 13 сообщений
  • 0 Благодарностей
  • Авто:T4
  • Страна:
0
мужики,обьясните пожалуйста,от компа куда должна идти ваккумная трубка,,,

Отправлено 15 Ноябрь 2012 - 07:11

  • 0
caravella 2.5 tdi.75 kv.acv движок,,98 года

    Специалист

  • Автор темы
    • Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185
На интеркуллер, как у 83 региона на первой фото, жёлтая стрелка.

Отправлено 15 Ноябрь 2012 - 07:28

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Серьезный специалист

      Визит: Июл 05 2019 12:25

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 380 сообщений
  • 203 Благодарностей
  • ГородНарьян Мар
  • Страна:
152
С :blatnoi: ЭБУ,

:angry: даже я знаю,уже как с месяц :bye:

Отправлено 15 Ноябрь 2012 - 11:11

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр

    Пассажир

      Визит: Фев 01 2013 01:38

  • lazuk
  • Пользователи
  • PipPip
  • 13 сообщений
  • 0 Благодарностей
  • Авто:T4
  • Страна:
0
а если уходит кудато под пласмаску верхней крышки,это что может быть?может из за этого пропадать тяга,или обороты плавать?

Отправлено 15 Ноябрь 2012 - 11:16

  • 0
caravella 2.5 tdi.75 kv.acv движок,,98 года

    Специалист

  • Автор темы
    • Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185

ЭБУ

Лет так 40 назад, эбу назвали бы супер компьютером, а сейчас телефон умнее него.

Отправлено 15 Ноябрь 2012 - 11:18

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Специалист

  • Автор темы
    • Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185

а если уходит кудато под пласмаску верхней крышки,это что может быть?может из за этого пропадать тяга,или обороты плавать?

С интеркуллера и уходит на ЭБУ(у аккумулятора), можно снять эту крышку, потом можно снять тррубку и поменять её.
Комп нужно подключать и смотреть, может и от этого, может тнвд, модет клапан ограничения наддува, много чего может.
Но при критических ошибках моргает жёлтая спираль на приборке.

Отправлено 15 Ноябрь 2012 - 11:21

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Пассажир

      Визит: Фев 01 2013 01:38

  • lazuk
  • Пользователи
  • PipPip
  • 13 сообщений
  • 0 Благодарностей
  • Авто:T4
  • Страна:
0
только с интеркулера на комп,других вариантов не бывает??98г,,75 кв

Отправлено 15 Ноябрь 2012 - 11:31

  • 0
caravella 2.5 tdi.75 kv.acv движок,,98 года

    Специалист

  • Автор темы
    • Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185
Только так.
Кстати у меня был случай с этой трубкой:
Вынимал аккумулятор и поставил не посмотрев, периодически пропадала тяга, заглушишь - заведёшь, вроде всё нормально какое то время, потом опять глюк. Оказалось, что поставил аккому на эту трубку и её пережимало, на приборке спираль не моргала. Попробуй поменять шланчик, может поможет. Заодно посмотреть нужно на наличие масла в этой трубке, его не должно быть или если есть то совсем немного, так просто пачкаться.

Отправлено 15 Ноябрь 2012 - 11:37

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Серьезный специалист

      Визит: Июл 05 2019 12:25

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 380 сообщений
  • 203 Благодарностей
  • ГородНарьян Мар
  • Страна:
152
:angry: Денчик :angry:
опять ты меня огорчаешь :blatnoi: не мог раньше сказать,теперь спать не могу спокойно :lol: все поглядеть охото,может у меня там масла много

кстати у меня эта трубочка как то понизу идет


:bye: кстати на бус ру писал кто то,что и в самом ЭБУ трубочка отвалилась у кого то :angry: вот так бывает



Вот дополню по АСВшке :mir: сам изучаю эти фото

Прикрепленные файлы


Отправлено 16 Ноябрь 2012 - 12:12

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр

    Специалист

  • Автор темы
    • Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185

в самом ЭБУ трубочка отвалилась у кого то

Так же писали, что этот датчик в самих мозгах сдох

,теперь спать не могу спокойно :lol: все поглядеть охото,может у меня там масла

Ну турбина то у тебя масло не кидает, значит и масла там нет. Ты же интеркуллер снимал и смотрел.

Отправлено 16 Ноябрь 2012 - 12:16

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Серьезный специалист

      Визит: Июл 05 2019 12:25

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 380 сообщений
  • 203 Благодарностей
  • ГородНарьян Мар
  • Страна:
152
:mir: Кстати"полковник"(пока ты тут )подскажи как ЭБУ снять

Там какая то планка ,что ли есть :bye: то ли какая то заморочка вроде

Отправлено 16 Ноябрь 2012 - 12:33

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр

    Специалист

  • Автор темы
    • Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185
Как эбу снять не знаю, а вот как разъём - уже снимал.
Скидываешь с матами защитную крышку, мешают всё, в первую очередь провода.
Снимаешь эту трубку с эбу, возможно прикипела, так что тоже с матами.
Там есть планка с (хрен знает как объяснить) с зацепом, и отвёрткой сдвигаешь её к штуцеру трубки, как можно дальше.
Если сдвинул на нужное расстояние, то разъём снимется вверх без усилия.
Как то так.

Отправлено 16 Ноябрь 2012 - 12:40

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Серьезный специалист

      Визит: Июл 05 2019 12:25

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 380 сообщений
  • 203 Благодарностей
  • ГородНарьян Мар
  • Страна:
152
:angry: ладно гутаришь :lol: а фото где нам в помощь???
Тебе же :mir: сам пишешь ,маты помогают

Отправлено 16 Ноябрь 2012 - 01:01

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр

    Специалист

  • Автор темы
    • Визит: Сегодня, 12:52

  • samos
  • Модераторы
  • 8 302 сообщений
  • 260 Благодарностей
  • Авто:ААВ 93г. ACV 99г.
  • Страна:
185
Фото нет, маты в помощь.

Отправлено 16 Ноябрь 2012 - 01:05

  • 0

…And Justice For All.....
"1993 г., ААВ, long avtomatgetriben", "1999 г., ACV, Мульти-Каравел,long avtomatgetriben "

Мастерская имени Бертольда Шварца.


    Серьезный специалист

      Визит: Июл 05 2019 12:25

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 380 сообщений
  • 203 Благодарностей
  • ГородНарьян Мар
  • Страна:
152
Это ЭБУ или не то?

Прикрепленные файлы


Отправлено 16 Ноябрь 2012 - 01:21

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр





Читать еще на тему: Советую, турбина, егр
