Началось с покупки пары пневмоподушек AirLift Dominator D2600 (airmasters.ru/shop/airbag…g-airlift-dominator-2600/) = 9500р. Их максимальная нагрузка каждой 3,5т. Долго катал их с собой в багажнике. Лопатил горы интернета в надежде найти инфу по установке пневмы в Т4, но таковой не нашел. В итоге был выбран день и я взял подъемник в аренду (200р/ч*9ч=1800р). Машина поднята.

Сохранить в Альбом360aa82s-960.jpgТак было



Сохранить в Альбомcb0aa82s-960.jpgПружины еще на месте





Сохранить в Альбом8a8aa82s-960.jpgОтрываем площадку крепления пружины при помощи зубила, молотка и





Сохранить в Альбомb24aa82s-960.jpgОторвали площадку сверху.





Сохранить в Альбомa85aa82s-960.jpg



Пошла подготовка подушки. Проблема первая — у нас не оказалось болтов на 10 с "правильной" резьбой. У этих Америкосов резьба с большим шагом и внимание — дюймовая! А у нас еще и сб. Половина магазинов не работает. Даже хваленный сенной рынок не помог. Нашел свои болты в крепмаркете на Чернышевского за 20р/шт*10шт=200р и полтора часа покатушек (250р знакомому на Мартешке МПС). А ведь подъемник тоже почасовой, а работа стоит… Далее подготовили так называемые "брекеты" для крепления подушек. Но мы же парни "суровые" — мы брекеты будем намертво приваривать. Вход воздуха в подушку размером 1/2 дюйма и решение родилось очень быстро — будем использовать для воздуха полипропиленовые трубы. На мой взгляд они надежнее чем стандартные пневмотрубки. Имел с ними дело на грузовиках.



Сохранить в Альбом9ccaa82s-960.jpgВид сверху.





Сохранить в Альбомebeaa82s-480.jpgВид снизу





Сохранить в Альбомac1aa82s-960.jpgВид сбоку.

Для подачи воздуха на штуцер подушки прорезал пол в салоне фрезой, а стальную плиту-опору пружины прожгли сваркой. Несколько раз тушили/охлаждали кислотным огнетушителем.

Сохранить в Альбом7d1aa82s-960.jpgотверстие для подачи воздуха. Вид снизу.

Сварка брекетов к кузову и рычагам в сборе с подушками. Есть нюанс: нужно ставить пневму так, чтобы на полностью опущенной машине удары НЕ принимали на себя аммортизаторы. У меня при самом низком уровне машина лежит на подушках.





Сохранить в Альбом6c5aa82s-960.jpg





Сохранить в Альбом1a5aa82s-960.jpg





Сохранить в Альбомa15aa82s-960.jpg





Сохранить в Альбом1d5aa82s-960.jpg



Заглушили полипропилен, накачали в него 2кг до нужного уровня каждую сторону и поехали домой. Готовые фото на машине делать не стал, т.к. очень устал. Огромное спасибо моему брату Вильгельму (сварка и активное участие в проекте) и другу Саше (не дал умереть с голоду и от жажды).

По ощущениям: машина стала жестче, меньше кренится, с прицепом ездить гораздо приятнее, более четкое управление, сзади стало тише. Для получения плавности хода потребуется установка ресиверов на каждую сторону. Они уже куплены объемом 2,5л каждый и штуцером 1/2 дюйма. Установлю их с возможностью включения/отключения через кран.

В планах поставить:
Куплено и ждет монтажа:
1) Общий ресивер на 12л
2) Встроенный компрессор
3) Осушитель воздуха
4) Блок электроклапанов 1/2
5) Датчик давления 6-8атм
Купить:
6) Пневмодудку с электроклапаном
7) Штуцер от общего ресивера для подкачки колес/ продувки замков
8) Датчики уровня



https://www.drive2.ru/l/5883703/


Отправлено 25 Апрель 2015 - 10:03

  • 0

Volkswagen Transporter 4 выпуск 1994 год весна, двигатель ААВ, трансмиссия плавно переходит в полноприводную подвеску



    Мы из Карьяла, нам все Похъяла

      Визит: Вчера, 06:33

  • Uryadnik
  • Администраторы
  • 7 985 сообщений
  • 270 Благодарностей
  • Авто:любимое
  • ГородПетрозаводск
  • Страна:
182

Последнее время приходится грузить много и часто. Приобрёл подушки надувные для пружин)
Результатом доволен! Думаю пружин хватит на долго)
В машине примерно 500 кг.
На днях загрузил тонну. Свиду никто и не скажет)
В подушках по две атмосферы.

Сохранить в Альбомa2e912s-480.jpg
Сохранить в Альбомd92e912s-480.jpg
Сохранить в Альбом80ae912s-960.jpg

Цена вопроса: 35 €

https://www.drive2.ru/l/6633160/


Отправлено 14 Май 2015 - 03:12

  • 0

Volkswagen Transporter 4 выпуск 1994 год весна, двигатель ААВ, трансмиссия плавно переходит в полноприводную подвеску



    Мы из Карьяла, нам все Похъяла

      Визит: Вчера, 06:33

  • Uryadnik
  • Администраторы
  • 7 985 сообщений
  • 270 Благодарностей
  • Авто:любимое
  • ГородПетрозаводск
  • Страна:
182

продолжение этого http://vw-bus.in.ua/...c/1257/?p=41907





А вот и обещанный пост. Система строилась максимально бюджетно с соблюдением условий: надежность, комфорт, функционал.
И так, компоненты:
Компрессор беркут р20
Подушки аэрлифт доминатор 2600 ( нагрузка до 1000кг каждая, давление до 7 атм)
Блок клапанов 1/2 (быстрые), спрятан в кармане карты сзади слева
Ресивер стальная бесшовная труба 159мм газовая, емкость 14л, спрятан под днищем
Осушитель/влагоуловитель 1/2
Клапан давления электронный 6/8атм на автоматику включения компрессора
Магистрали: от компрессора до ресивера стальной газовый шланг 1/2, от ресивера труба пп 20мм стекло
Манометры 63мм
Управление блоком клапанов 2 кнопки стеклоподъемников
На каждую ось дополнительные ресиверы по 2л через кран 1/2, при желании можно отключить когда захочется пожестче.
2 штуцера для подкачки колес.

Ездовое давление 2-3атм.2атм гизко и мягко, 3атм высоко и жестко, с ресиверами должно стать мягко.

Репост друзья за проделанную работу. Принимаю Ваши вопросы в комментариях под этой записью, всем воздуха!

https://www.drive2.r...53307837693985/

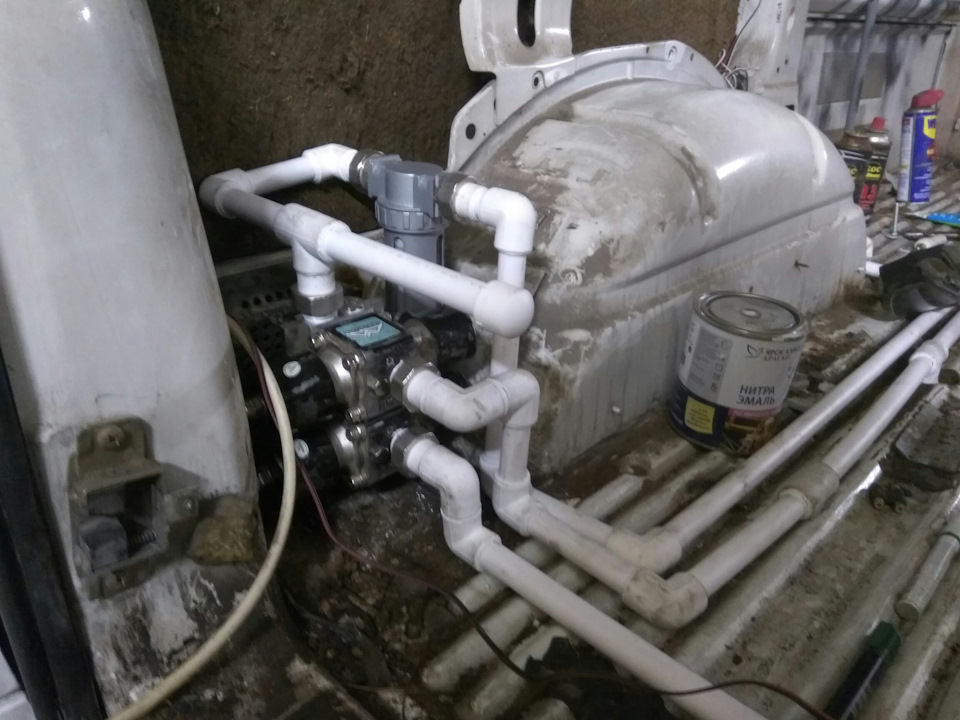

 Сохранить в Альбом879e161s-960.jpg
