Коробка передач 02D Syncro

Первоначальный запуск T4 Syncro в августе 1992 году было положено введением 02D коробка передач, развитие 02B с дополнительным корпусом для привода на задние колеса. Варианты включали ряд тыловых частях дифференциальных сделать множество, в зависимости от того, блокировка дифференциала и / или АБС с системой свободного хода устройства. Общие данные для 2.4D NA и 2,5 бензиновым двигателем модели Syncro Диаметр диска сцепления





  • 2.4 AAB 228mm
  • 2.4 AAB (начиная с двигателя № 369 935) 219мм - Маховик
  • 2,5 AAF, ACU, AEN, AEU 228mm
  • 2,5 AET, APL, AVT 228mm
Доступные конечной передачи
  • 4,563
  • 4,611
  • 5,313
Общие показатели внутреннего
  • заднего хода 3,600 (18 зуб) / 4,275 (19 зуб 2.4D гусеничном опция)
  • привод спидометра 0,600
  • Задний дифференциал 1,000 (Прямая передача 1:1)
Зубчатых передач

T4a Caravelle



ARL, CLZ
  • 1-й 3,778
  • 2-й 2,118
  • 3-й 1,360
  • 4-й 0,971
  • 5-й 0,756 (34:45)
  • Главная передача 4,611
  • Общее передаточное число 5-й передаче (бортовая передача х 5-й передаче) 3.486:1 = теоретическая скорость по шоссе @ 3000 оборотов в минуту 66mph (106км / ч)
T4a Transporter



ARF, CLY
  • 1-й 3,778
  • 2-й 2,118
  • 3-й 1,458
  • 4-й 1,029
  • 5-й 0,837 (36:43)
  • Главная передача 4,611
  • Общее передаточное число 5-й передаче 3.859:1 = теоретическая скорость по шоссе @ 3000 оборотов в минуту 60 миль в час (97 км / ч)
CRV, ТЛС
  • 1-й 3,778
  • 2-й 2,063
  • 3-й 1,455
  • 4-й 1,034
  • 5-й 0,838 (31:37)
  • Главная передача 4,563
  • Общее передаточное число 5-й передаче 3.824:1 = теоретическая скорость по шоссе @ 3000 оборотов в минуту 61mph (98 км / ч)
CRW, CLX
  • 1-й 3,778
  • 2-й 2,063
  • 3-й 1,348
  • 4-й 0,967
  • 5-й 0,769 (30:39)
  • Главная передача 4,563
  • Общее передаточное число 5-й передаче 3.509:1 = теоретическая скорость по шоссе @ 3000 оборотов в минуту 66mph (106км / ч)
T4b Caravelle



DQP, EWD
  • 1-й 3,778
  • 2-й 2,063
  • 3-й 1,348
  • 4-й 0,967
  • 5-й 0,744 (29:39)
  • Главная передача 4,563
  • Общее передаточное число 5-й передаче 3.395:1 = теоретическая скорость по шоссе @ 3000 оборотов в минуту 69mph (111km / ч)
T4b Transporter



DCZ, DQN, EWC
  • 1-й 3,778
  • 2-й 2,063
  • 3-й 1,455
  • 4-й 1,034
  • 5-й 0,838 (31:37)
  • Главная передача 4,563
  • Общее передаточное число 5-й передаче 3.824:1 = теоретическая скорость по шоссе @ 3000 оборотов в минуту 61mph (98 км / ч)
DCY
  • 1-й 3,778
  • 2-й 2,063
  • 3-й 1,348
  • 4-й 0,967
  • 5-й 0,769 (30:39)
  • Главная передача 4,563
  • Общее передаточное число 5-й передаче 3.509:1 = теоретическая скорость по шоссе @ 3000 оборотов в минуту 66mph (106км / ч)
ДВР, DQQ (2.4D гусеничный вариант)
  • 1-й 4,375
  • 2-й 2,267
  • 3-й 1,348
  • 4-й 0,903
  • 5-й 0,681 (32:47)
  • Главная передача 5,313
  • Общее передаточное число 5-й передаче 3.618:1 = теоретическая скорость по шоссе @ 3000 оборотов в минуту 64mph (103км / ч)
Даты установлены из (включая задние кодов разности) T4a



  • 08,92 P R (до 12.93) ARF, ARL (* ARG, ARH, Ая, Айб)
  • 01.94 R (до 03.94) CRV, CRW (* ARG, ARH, Ая, Айб)
  • 04.94 R S T (до 12.95) CLY, CLZ, ТЛС, CLX, CTV (* CJK, CJL, CJM, CJN)
T4b
  • 01.96 T V (до 09.96) DCY, DCZ, ДВР (* DFA, DFB, DFC, DFE)
  • 10.96 V (до 0.5.97) DCY, DCZ, ДВР (* ЧПУ, CZT, CZU, CZV)
  • 06.97 V W X Y 1 (до 08.00) DQP, DQN, DQQ (* ЧПУ, CZT, CZU, CZV)
  • 09.00 1 2 3 EWC, EWD (* ЧПУ, CZT, CZU, CZV)

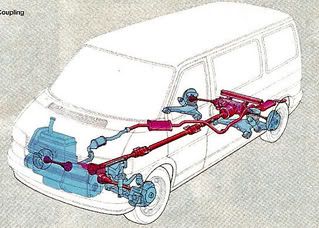

Размещенное изображение * 02D Задняя параметров дифференциальных



T4a 108мм с фланцем приводной
  • Блокировка дифференциала с ABS и муфтой свободного ARG, АЙБ, CJK, CJM
  • Блокировка дифференциала только Айя, CJN
  • ABS и муфтой свободного только ARH, CJL
T4b с 100 мм Фланец приводного
  • Блокировка дифференциала с ABS и муфтой свободного DFB, CNC, CZV
  • Блокировка дифференциала только DFA, DFE, CZU
  • ABS и муфтой свободного только DFC, CZT

Отправлено 09 Май 2013 - 12:00

  • 0
Меня зовут,просто Игорь
ААВ -92г белый
АСV -97г белый перламутр

    Мы из Карьяла, нам все Похъяла

      Визит: Вчера, 15:55

  • Uryadnik
  • Администраторы
  • 8 015 сообщений
  • 271 Благодарностей
  • Авто:любимое
  • ГородПетрозаводск
  • Страна:
183
похвально, где роешь крот?

Отправлено 09 Май 2013 - 06:53

  • 0

Volkswagen Transporter 4 выпуск 1994 год весна, двигатель ААВ, трансмиссия плавно переходит в полноприводную подвеску



    Серьезный специалист

  • Автор темы
    • Визит: Дек 13 2018 08:23

  • 83 регион
  • Члены Клуба
  • PipPipPipPipPipPipPipPipPipPip
  • 8 358 сообщений
  • 201 Благодарностей
  • ГородНарьян Мар
  • Страна:
152
:mir: как где :blatnoi: за бугром

:hz: я вообще-то инфу за турбину ищу :bye: ну вот попутно приходиться читать :read:
имеенно такой инфы по ККП вроде на наших форумах не видел,вот и ...
